Много-Многослойная экструзия: создание сложных функциональных профилей

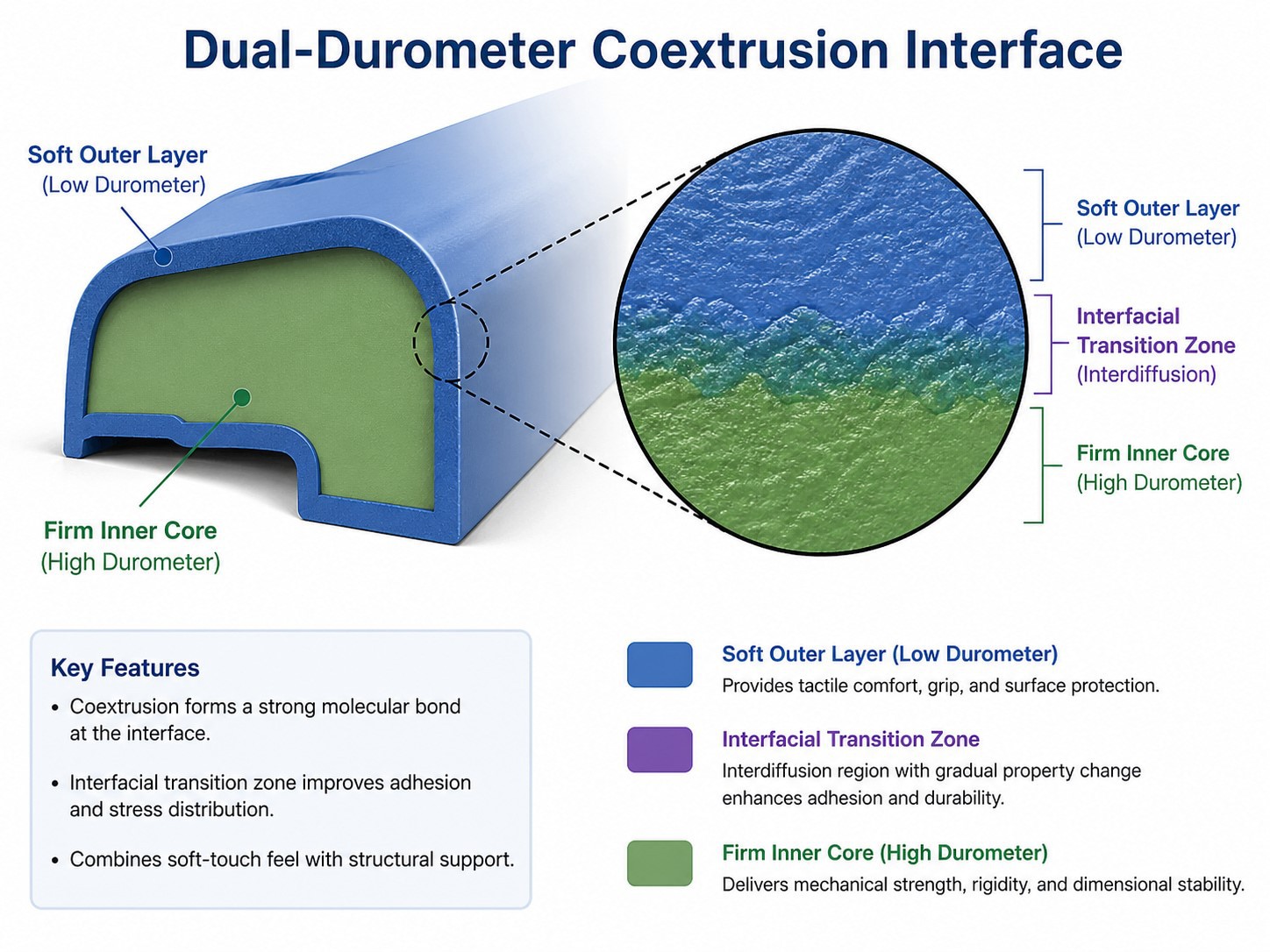

Многослойная соэкструзия разрешает это противоречие, подавая отдельные полимеры через специальные экструдеры в общую головку, создавая склеенный профиль из нескольких-материалов за один непрерывный проход. АЖесткий структурный сердечник из ПВХ, обернутый гибкой уплотнительной кромкой из ТПЭ, без клеевого соединения и вторичной сборки. В проектах с двойным-профилем уплотнения по твердости, которые мы цитируем, метод совместной экструзии обычно снижает общую стоимость изготовления на 25–35 % по сравнению с раздельной экструзией и ручной сборкой -, но почти вся эта экономия достигается за счет устранения последующей рабочей силы и закупок клея, а не за счет разницы в ценах на материалы. Разница в сырье между двумя маршрутами обычно составляет менее 5%.



Это чистое резюме охватывает простые случаи. Как только вы переходите к профилям с полыми каналами, тремя или более зонами материала и толщиной стенок от 0,6 мм до 4 мм в одном и том же поперечном сечении, процесс требует такого уровня инженерной точности, которого никогда не достигается в большинстве обзорных статей по соэкструзии.

Соэкструдированные профили играют по другим правилам, чем пленка

Большинство опубликованных руководств по технологии много-экструзии написано для упаковочных материалов с раздувом из пленки или плоских листов -, где слои сливаются в единое широкое полотно. Опытный оператор пленки считает приемлемым изменение толщины слоя ±3% на ширине 2-метра. Соэкструзия профиля не дает такой роскоши. Поперечное-сечение по своей конструкции неоднородно: толстые монтажные фланцы переходят в тонкие гибкие кромки, полые камеры прерывают поток материала, а острые внутренние углы создают локализованные концентрации сдвига, которые перераспределяют границы слоев способами, которые трудно предсказать по 2D-чертежам.

По нашему мнению, мы научились чрезмерно-компенсировать это вгеометрия канала матрицы с использованием CFD-моделирования на основе Polyflow-перед резкой стали. Корректировка матрицы профиля после первых испытаний добавляет 3–6 недель к срокам программы и обычно стоит 30–50 % от первоначальных инвестиций в матрицу -, поэтому получение правильной модели потока с первого прохода — это не академическое упражнение, а статья прибылей и убытков. (Полимеры MDPI - Обзор процесса совместной экструзии)

Когда соэкструзия является правильным выбором -, а когда нет

Профиль уплотнения здания-амортизирует затраты на штампы на сотни тысяч метров в год; специальная медицинская пробирка может оправдать использование инструмента при гораздо меньших объемах, поскольку запас на-метр на порядок выше.

Система штампов также имеет большее значение, чем думает большинство покупателей. Блок подачи объединяет потоки полимера перед головкой и направляет их через общий коллектор - снижает капитальные затраты и ускоряет переналадку. Это хорошо работает, когда обе смолы обрабатываются с разницей в 15–20 градусов друг от друга. Как только вы превысите этот тепловой зазор, более горячий материал начнет разрушать более холодный на границе раздела. В прошлом году мы достигли этой цели в проекте: ПВХ при 185 градусах в сочетании с обработкой ТПЭ на основе SEBS- при 210 градусах. На бумаге разница в 25 градусов. На самом деле конструкция фидблока вызывала достаточные тепловые перекрестные-помехи, что вызывала видимое пожелтение поверхности ПВХ в течение первых 50 метров. Мы перешли на много-многоколлекторную головку, в которой каждый полимер сохраняет свой собственный тепловой путь до конечной точки слияния. Проблема решена -, но стоимость кубика увеличилась примерно вдвое.

Если ваши требования к производительности просто «добавьте 2% УФ-стабилизатора по всей детали», это проблема компаундирования, а не проблема соэкструзии. Соэкструзия усложняется только тогда, когда требуемые свойства физически несовместимы в одной смеси - твердая поверхность с мягкой сердцевиной, барьерный слой между структурными оболочками или цветная крышка, скрывающая переработанную-подложку содержимого. Мы отклоняем запросы на соэкструзию примерно раз в месяц, если приготовление компаунда или последующее-нанесение покрытия даст тот же результат с меньшим риском. Это не маркетинговый альтруизм; это потому, что клиент, который обнаруживает, что переплатил за ненужную сложность процесса, не возвращается.

Знания о процессах, которых нет в таблицах данных

Соответствие вязкости между слоями полимера правильно считается критически важной переменной в процессе совместной экструзии. В этом общем утверждении упускается следующее:пересечение вязкости: два полимера, чьи кривые сдвиговой-вязкости пересекаются при определенной скорости сдвига. Это означает, что они хорошо-совместимы при одной скорости линии, но совершенно не совпадают при другой. На линии соэкструзии с тремя экструдерами с разными диаметрами шнеков -, скажем, основной 45 мм, функциональный слой 30 мм и связующий слой 25 мм -, каждая машина создает различную историю сдвига, и стабильное рабочее окно может сузиться до диапазона температур всего 3–5 градусов. (Технология пластмасс - Джим Франкленд)

Отдельно, эластичная инкапсуляция — это вид отказа, который действует независимо от вязкости. Даже когда вязкость расплава идеально сбалансирована, упругие свойства расплавов полимеров вызывают вторичные потоки, перпендикулярные направлению экструзии. Эти потоки постепенно меняют положение слоев внутри матрицы -, и этот эффект был зарегистрирован даже между одинаковыми сортами полимеров, окрашенными разными пигментами. В профильной матрице с большой длиной фаски это может полностью сместить номинально центрированный барьерный слой с-оси к моменту выхода детали.

Давление на возможность вторичной переработки заставляет переписывать правила многоуровневого проектирования-

Структура из нескольких-материалов, которая делает соэкструзию мощной, также чрезвычайно затрудняет переработку-после-срока эксплуатации. Профиль из ПВХ/ТПЭ/нейлона не подлежит механической переработке в практическом смысле -, полимеры не будут расслаиваться, а смешанный переизмельченный материал непригоден для использования.

Регулирующее давление ускоряет реакцию отрасли. В Германии, Испании и Нидерландах 47 % новых позиций гибкой упаковки, выпущенных между Q3 2024 и Q2 2025, были заменены ламинатами из нескольких-материалов на моно-полиэтиленовые или моно-полипропиленовые многослойные структуры -, которые по-прежнему подвергаются совместной экструзии, но изготавливаются из одного и того же семейства полимеров, поэтому вся структура перерабатывается как один поток. (Wiley - Переработка многослойных полимерных барьерных пленок) Постановление ЕС об упаковке и упаковочных отходах нацелено на то, чтобы к 2030 году вся пластиковая упаковка стала пригодной для вторичной переработки или повторного использования. Для экструзии профилей в строительстве и промышленности PPWR пока не применяется напрямую, -, но группы по закупкам, определяющие мульти-соэкструдированные профили сегодня без стратегии окончания-срока-срока эксплуатации, создают обязательства по соблюдению требований, которых не существовало пять лет назад.

Мы начали проводить испытания соэкструзии моно-материала ТПЭ-на-ТПЭ для клиентов, которые хотят опередить этот сдвиг. Функциональная дифференциация происходит за счет изменения твердости слоев в разных слоях, а не за счет смешивания семейств полимеров. Первые результаты являются многообещающими для профилей уплотнений, хотя барьерные свойства все еще отстают от тех, которые обеспечивают функциональные слои PA или EVOH. Это честный компромисс, и мы предпочли бы быть прозрачными в отношении текущих ограничений, чем переоценивать возможности.

Что на самом деле следует спросить при оценке поставщика коэкструзии

Первым вопросом не должна быть цена за погонный метр. Мы видели, как программы терпели неудачу не потому, что заявленная цена была неправильной, а потому, что процесс поставщика не мог выдержать ±0,15 мм на критическом размере слоя при скорости производства.

Поставщик, который уводит вас от соэкструзии при компаундировании или последующей-сборке, решает ту же проблему проще, это тот, кто понимает процесс достаточно глубоко, чтобы знать его границы. Такую техническую честность найти труднее, чем само оборудование.
