Типы крышек светодиодных рассеивателей: материалы, светопропускание и выбор

В прошлом году мы отправили 12 000 метров чехлов для диффузоров из ПК молочного цвета интегратору гостиничного освещения на Ближнем Востоке. Шесть недель спустя позвонил менеджер проекта. Не переупорядочивать. Он хотел знать, почему основное освещение вестибюля выглядело на 30% тусклее, чем на макете. Полоса была в порядке. Алюминиевый канал был в порядке. Проблема заключалась в том, что дизайнер по свету задал молочные покрытия для основных потолочных ниш без регулировки плотности полос, чтобы компенсировать 40% потерь передачи. В итоге они сняли все крышки и заменили их опаловыми по нашей рекомендации, что вернуло выходную мощность прибора в соответствие со спецификациями, но при этом устранило видимые светодиодные точки.

Этот проект отражает модель, которую мы регулярно наблюдаем в Дачане. Среди всех типов крышек светодиодных диффузоров, представленных на рынке, этот выбор рассматривается как второстепенная косметическая мысль, выбранная из изображения в каталоге, а не встроенная в систему освещения. Неправильный выбор создает проблемы, которые дорого устранить после установки: горячие точки, которые не может скрыть никакое затемнение, сдвиги цветовой температуры, нарушающие спецификации освещения, материалы, которые желтеют в течение года в средах, о которых никогда не предупреждалось в паспорте.

Пять оптических категорий, пять различных инженерных задач

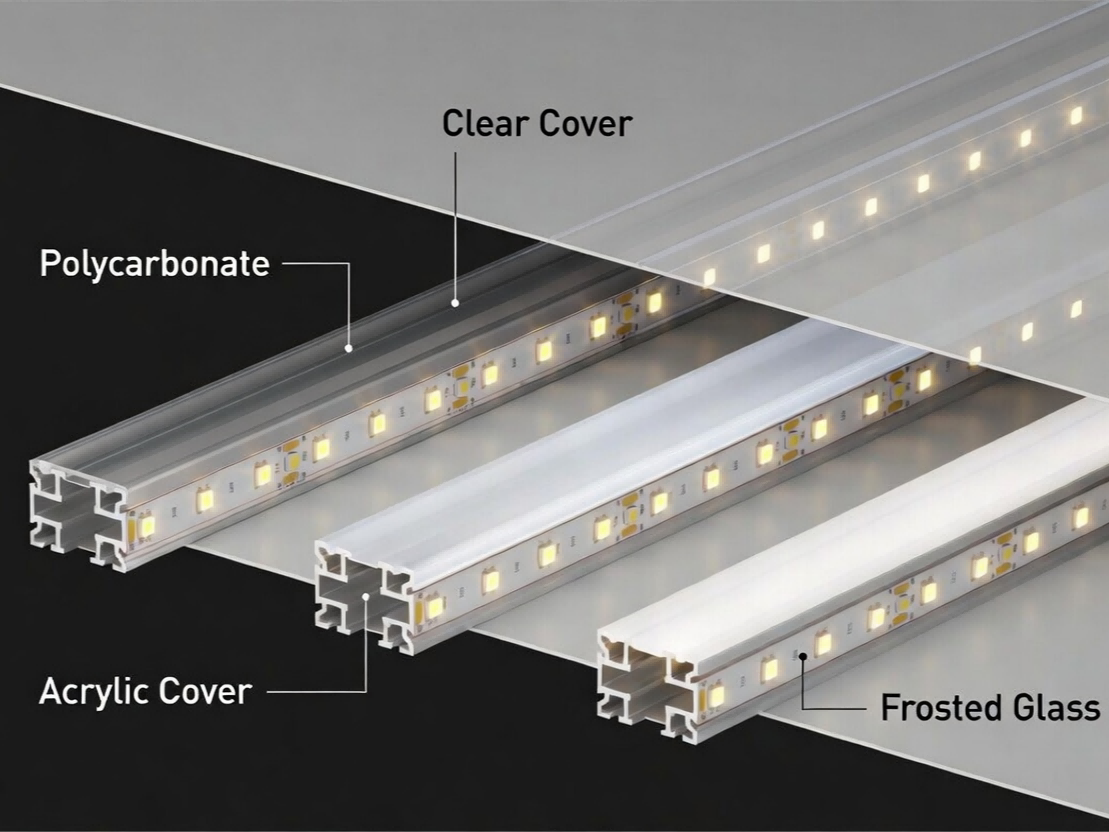

В отрасли покрытия делятся на прозрачные, матовые, опаловые, молочные и черные. На большинстве страниц продуктов они представлены в виде точек градиента яркости. Такая формулировка не соответствует сути. Каждый тип существует для решения конкретной проблемы, и правильный выбор зависит от того, с какой проблемой вы на самом деле столкнулись.

Черные чехлытеряют 60–70% светоотдачи. Мы поставляем их почти исключительно для отелей класса люкс и элитной розничной торговли-, где ожидается, что светильник будет невидимым до тех пор, пока он не будет включен. Их функция – эстетическая интеграция, а не освещение.

Что материал делает с вашим светом

Оптический тип контролирует рассеивание света. Материал контролирует, как долго он будет рассеиваться таким образом, и соответствуют ли цифры в спецификации тому, что происходит в реальном спектре светодиодов.

Поликарбонатдоминирует на этом рынке, поскольку он поглощает удары, вызывающие растрескивание акрила, сохраняет форму при температуре до 129 градусов и соответствует UL94 V-0 в огнестойких-классах. Однако существует техническое различие, которое редко встречается в котировках. Стандартный обычный ПК непропорционально поглощает свет в диапазоне длин волн 550–650 нм, именно там, где светодиодный люминофор-преобразованный белый свет концентрирует свой выходной сигнал. Покрытие, которое тестируется на коэффициент пропускания 89% при широкополосном освещении, может обеспечить только 84–85% в реальных спектральных условиях светодиодов. Сорта поликарбоната,-оптимизированные для светодиодов, решают эту проблему путем изменения состава базовой смолы, чтобы уменьшить поглощение на этих длинах волн (Covestro). В Дачане мы по умолчанию поставляем ПК со светодиодной подсветкой-класса для всего производства. Когда клиент отправляет образец конкурента на сопоставление, и мы проверяем его на нашем спектрофотометре, разрыв между товарной смолой и смолой для светодиодов обычно проявляется в виде разницы в 3–5 процентных пунктов в диапазоне 550–600 нм. Это не каталожный номер. Это наши собственные измерения на основе контроля качества входящего материала.

92 % четкой-передачи формы обеспечиваетПММА (акрил)самые сильные оптические характеристики с присущей УФ-стабильностью, которой нет у ПК без добавок. Устойчивость к царапинам также превосходна. Компромисс-механический: ПММА трескается под действием изгибающего напряжения во время установки, и его нельзя-сформовать в изогнутые профили. Для плоских-панелей и встраиваемых линейных конструкций, где после установки крышку невозможно трогать, акрил трудно превзойти. Для систем поверхностного-монтажа, в которых установщики прикрепляют крышки к алюминиевым профилям на-сайте, мы рекомендуем ПК. Наши гарантийные данные подтверждают это: возврат взломанных устройств из ПММА примерно в 8 раз выше, чем для ПК при поверхностном-монтаже.

Силиконзаполняет нишу, которую не может сделать ни один твердый материал: гибкая, эластичная диффузия для S-изогнутых и радиусных-профилей. Оптический штраф очень высок. В наших тестах снижение яркости обычно составляет 40–50 %, а сдвиг CCT имеет тенденцию быть более выраженным, чем при любом жестком варианте. Для изогнутых архитектурных элементов это остается единственным практичным выбором.

Две ловушки с техническими характеристиками, которые стоят дороже, чем крышка

Помимо материала и типа, два фактора неизменно удивляют опытных специалистов по спецификации. Оба относятся к тому, как тестируются типы крышек светодиодного рассеивателя, а не к тому, как они фактически работают внутри светильника.

Первое - этодрейф цветовой температуры. Чехлы не просто уменьшают яркость; они сдвигают спектральный состав проходящего света. Независимые испытания показали снижение температуры на 200–500 К на лампах, рассчитанных на дневной свет-(Освещение формы волны). Для офиса стоимостью 4000 тысяч-сдвиг на 200 тысяч незаметен. Этот вывод меняется в случае цветных-критических развертываний. Освещение музеев по кредитным договорам с указанными требованиями к освещенности, розничная торговля свежими-продуктами питания, где соответствие CRI и CCT является договорными обязательствами: в таких условиях даже отклонение в 150 К может привести к отказу в соблюдении требований. Величина зависит от толщины материала и распределения частиц рассеивающей добавки по размерам, ни один из которых не указан в стандартных спецификациях. Мы начали предоставлять данные о сдвиге CCT-, измеренные по сравнению с нашей стандартной тестовой полоской для светодиодов, как часть технического пакета для заказов,-критичных к цвету, поскольку это единственный способ предсказать поведение поля перед установкой.

Второйнесоответствие методологии измерений. Стандарт ASTM D1003, на который ссылается большинство производителей, измеряет коэффициент пропускания за один-проход и за один-угл. Внутри настоящего светильника отраженный свет во второй раз отражается обратно через крышку — явление, называемое рециркуляцией света. Один набор образцов ПК, протестированный на 87–90% под D1003, дал результаты в диапазоне от 83% до 93% в интегрирующей сфере в условиях, моделирующих светильник (Электронный дизайн). Это разница в 10-баллов по одному и тому же материалу. Когда мы указываем значения коэффициента пропускания, мы указываем, является ли это числом D1003, интегрирующей-сферой или полноразмерным светильником LM-79. Если в предложении конкурирующего поставщика не указан метод, цифры несопоставимы ни с нашими, ни с чьими-либо еще.

Сопоставление укрытия с развертыванием

Решения о закупках принимаются в зависимости от типа проекта. Вот как мы помогаем клиентам в наиболее распространенных сценариях:

Цвет-критичен(галереи, циркадное освещение в здравоохранении, дисплеи с высоким-индексом цветопередачи): прозрачный или слегка матовый ПММА для минимальных спектральных помех. Управляйте видимостью точек за счет глубины канала (20 мм+) и плотности полосы (минимум 120 светодиодов/м), а не за счет более сильного рассеивания.
